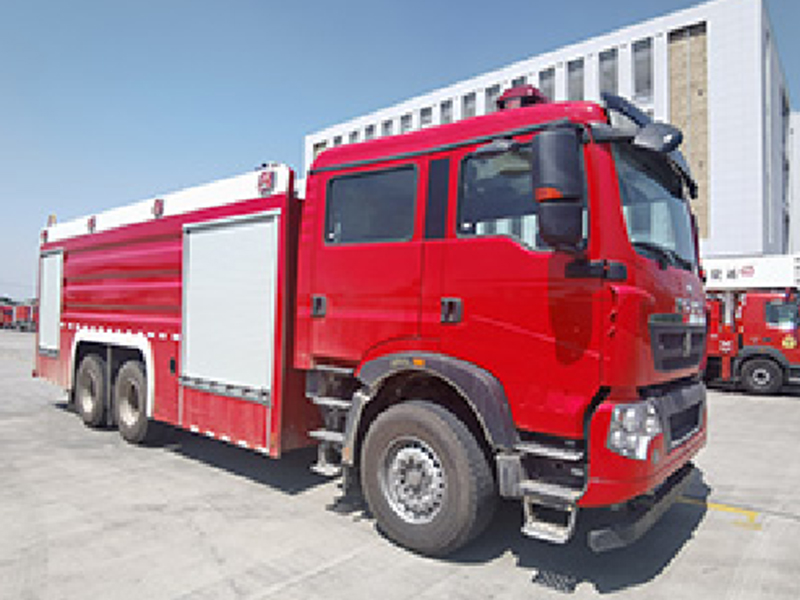

项目名称

规格

整车主要参数

外廓尺寸

10180×2550×3640mm

**总质量

27300kg

载液量

载水6000kg;泡沫3000kg，干粉2000kg

**车速

100km/h

消防泵额定流量

60L/s  1.0MPa

消防炮额定流量

48L/s  1.0MPa

消防炮射程

水：≥70m；泡沫≥65m

干粉炮额定流量

30KG/s  1.0MPa

比功率

341/27.3=12.49

接近角/离去角

14°/11°

底盘主要参数

型号

ZZ5357TXFV464MF5

制造商

**重汽集团济南卡车股份有限公司

发动机额定功率

341kw

发动机排量

10518ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

6×4

轴距

4600+1400mm

**允许总重

27300kg

**小转弯半径

≤19m

变速箱

手动

取力器

全功率夹心取力器

乘员室

结构

平头、四门，双排

司乘人员数

2+4人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及****盒，加装

1、 **报器；

2、 取力器**开关及指示灯；

3、 附加电源开关；

上装结构及性能参数

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

器材箱和泵室

结构

主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

器材箱

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒和消防器材

爬梯及上车拉手

后爬梯采用铝合金两节爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

罐体

容量

水：9000kg；泡沫液：3000kg

材质

优质碳钢，经高科技防腐处理

结构

外露罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1  MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设直径460mm人孔1个，带有快速锁定/开启装置

溢流口：设DN65溢流口1个

放余水口：设1个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN150阀门，手动**，设1个水泵**水罐充水管，DN65阀门，手动**

副车架

副车架

水罐通过副车架与底盘相连接，从而达到装配式效果有利于整车的维修性和互换性

材质

采用高强度矩形型钢和压制成型的

连接板，保证上装整体强度

工艺

零部件的下料制作均通过激光切割机、数控折弯机等设备完成，对零件的加工精度高；所有装配孔在下料时成型，摒弃了传统工艺在装配过程中配钻孔的做法。

水泵

型号

CB10/60-RS型低压车用消防泵

制造商

上海茸申消防设备有限公司

形式

低压离心式

额定流量

60L/s @1.0MPa

出口额定压力

1.0MPa

**吸深

7m

引水装置

活塞式真空泵

引水时间

**吸深时≤50s

管路系统

管道材质

优质无缝钢管

吸水管路

泵房后侧设一个DN150吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN65和1个DN80出水口，带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及**阀

车载水炮

型号

PL48

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

**仰/俯角

俯角≤-15°，仰角≥+60°

流量

48L/S

射程

水≥65m；泡沫≥60m
